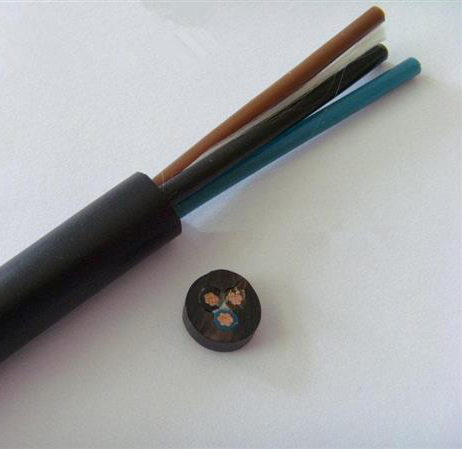

WDZN-BYJ（F）輻照電纜具有用電力線路中作輸送電能用。

1、參照標準：GB5023-97，GB12706.3-91，GB14049-93標準，電線阻燃特性達到GB12666.2-90和  GB12666.5-90A類標準，電纜燃燒時的透光率達到97百分比，無HCL腐蝕氣體釋放（氣體PH值為6.74）。

 2、額定電壓：450/750V或300/500V。

 3、電纜導體允許長期Z高工作溫度135℃，電纜導體的短路溫度可達280℃，持續時間可達5分鐘。

 4、彎曲半徑：電纜外徑小于15mm的為6D，電纜外徑15-25mm的為8D，電纜外徑大于25mm的為10D。

 5、環境溫度：Z低-40℃。

輻照交聯電纜輻照原理的說明：輻照交聯是利用輻照產生的高性能β射線，形成高分子自由基，然后高分子自由基重新組合成為交聯鍵，從而使原來的線性分子結構變成三維網狀分子結構，而形成交聯。

輻照電纜使用特性

電力電纜的額定電壓U。/U為0.6/1KV。控制電纜的額定電壓U。/U為450/750V,電線電纜的額定電壓U。/U為450/750V及以下。

電纜長期允許工作溫度不超過135℃。

安裝時環境溫度不宜低于0℃。

 電纜安裝時的Z小彎曲半徑

A、 控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。

B、 電力電纜的Z小彎曲半徑。見下表：（D電纜的外徑）

 單芯電纜導電線芯為圓形，16 mm2及以上者可以緊壓。多芯電纜線芯截面為35 mm2及一下者，其線芯為圓形，線芯截面為50 mm2及以上者為扇形，瓦型，或半圓形。四芯電纜中第四芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6 mm2及以下者允許由單根導體構成，10 mm2及以上者由多根單線組成。成型導體（扇形，瓦型或半圓形）應當緊壓。

輻照電纜主要性能

1、  輻照低煙無鹵阻燃型

 1）、阻燃性能應能通過GB18380的成束電纜燃燒試驗。試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m。

2）、鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度（1L水中PH≥4.3 電導率值應不超過10us/mm）

3）、煙密度試驗應能通過GB/T17651.2-1998電纜或光纖在特點條件下燃燒的煙密度測定（透光率的Z小值≥60百分比）

4）、導體直流電阻符合GB/T3956的規定

5）、工頻耐壓試驗：電力電纜應經受3500V，5min不擊穿。控制電纜應經受3000V，5min不擊穿。

6）、應經受-15℃的低溫卷繞試驗或低溫沖擊試驗，試驗后試樣表面應無目力可見裂紋。

2、輻照低煙無鹵阻燃耐火型

除滿足阻燃低煙無鹵型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下電纜或光纖的線路完整性試驗中的規定，在750℃，90min燃燒，2A熔絲不容斷。

輻照電纜表示方法

1、  輻照低煙無鹵電纜的燃燒特性代號和電纜型號兩部分組成。

2、  輻照低煙無鹵電線電纜的允許工作溫度可以為90℃、105℃、125℃、135℃等。表示時在型號后面加上溫度等級105℃、125℃、135℃。90℃可以省略。

3、  產品用型號、額定電壓、芯數、標稱截面和本標準號表示。

輻照交聯電纜型號及名稱。
